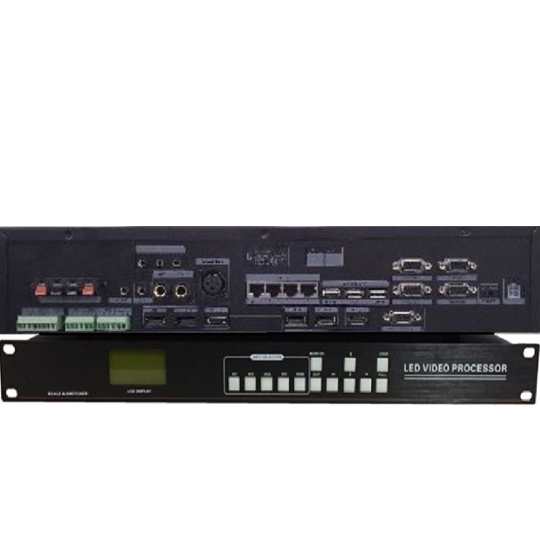

Khối xử lý tín hiệu đa phương tiện ATOP P8AQ109

Thông số kỹ thuật:
Cổng kết nối A/V:
VGA int x 4 (1 x VGA (HD–15): Hỗ trợ độ phân giải tối đa 1600x1200@60Hz, khả năng tương thích xuống. , EDID phiên bản 1.3. Mức tín hiệu: R, G, B, Hsync, Vsync: 0-1 Vpp ± 3dB (0.7V video+0.3V Sync) 75Ω; khối cấp: 300 mV Sync-tip: 0V)
VGA out x 3
Video int x 5 (1 cho Multimedia), Video out x 3 ( Băng thông 100Mhz, Mức tín hiệu: -30dB; 5MHz)
1 x CVBS tương thích NTSC/PAL. Mức tín hiệu 1Vpp±3db  (0.7V Video+0.3v Sync ) 75Ω
Audio int x 4, Audio out x 3 (bao gồm âm thanh nối)
Mic int x 1
RJ45 int x 2 (1 cho Multimedia), RJ45 out x 1
USB int x 3, USB out x 1 (3 x USB-A 2.0 Media Video, hình ảnh v.v.. hỗ trợ các định dạng: DD, MPEG2_HD (MPG, VOB, MPG2), MPEG4 (MP4), MPEG_SD/ HD, H.264 (AVI, MKV), RM, FLV)
Cổng điều khiển: Nguồn máy chiếu x 1, Nguồn Laptop x 1, Nguồn màn chiếu x1, Điều khiển PCx1
Chế độ kết nối bảng tương tác
SD card slot x 1
Optical x 1
1 x DVI
SD/HD (CEA-861): 1920 x 1080P @60Hz
(VESA): 2304 x 1152 @60Hz
HDMI: Input x 6; Output x 3 (1 cho Multimedia): Hỗ trợ độ phân giải tối đa 1920x1080@60Hz, khả năng tương thích xuống. Phù hợp với HDMI 1.3 hoặc thấp hơn, EDID phiên bản 1.3
Hỗ trợ kết nối Wifi, Internet
Mở rộng kết nối tín hiệu:
Nguồn cho thiết bị ngoại vi (laptop, Document camera, máy in,..): AC 220V x 1
Ngõ vào HDMI Input x 1
USB 2.0 x 3 (2 x USB OTG và 1 x USB Tablet)
LAN x 1
Audio Input và Output: Jack 3.5
AV x 1 (Composite)
Đầu ra:
4 x DVI hỗ trợ độ phân giải lên đến 1920 x 1280 @60Hz
1 x Audio (Jack 3.5mm)
Cổng điều khiển:
4 x RS232: Tốc độ baud 9600, cung cấp cáp RJ11 tới RS232.
1 x USB-B (USB-CTR)
Chuyển đổi cổng điều khiển x 2
Chuyển đổi màn hình hiển thị x 2
Điều khiển RFID x 1
Module RMS
Tích hợp bảng điều khiển:
Chế độ nhận dạng: Phím bấm điều khiển
Giao tiếp: RS232
Nguồn hoạt động: 5V/1A
